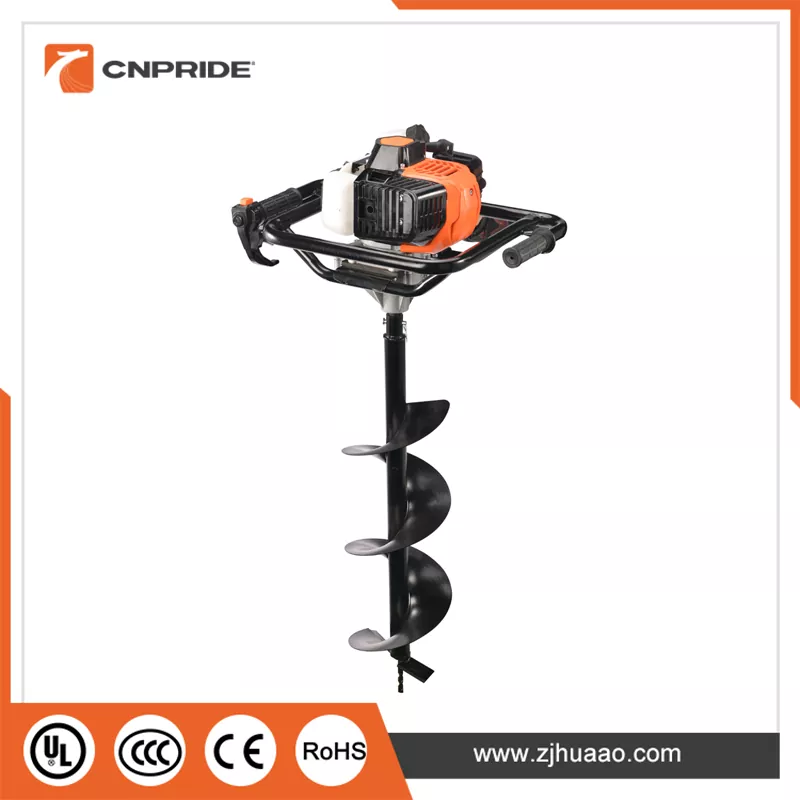

เครื่องเจาะดินน้ำมันเบนซินเป็นเครื่องเจาะแบบพกพาที่ขับเคลื่อนด้วยเครื่องยนต์ ออกแบบมาเพื่อการเจาะดินอย่างมีประสิทธิภาพ โดยผสมผสานกำลังของเครื่องยนต์สันดาปภายในแบบสองจังหวะเข้ากับระบบส่งกำลังแบบกลไกและเครื่องมือตัด ทำให้เป็นอุปกรณ์ที่จำเป็นสำหรับงานต่างๆ ตั้งแต่การติดตั้งรั้วและการปลูกต้นไม้ ไปจนถึงการเก็บตัวอย่างดินและงานก่อสร้าง บทความนี้นำเสนอการวิเคราะห์เชิงลึกที่มุ่งเน้นด้านวิศวกรรมของเครื่องเจาะดินน้ำมันเบนซิน โดยสำรวจระบบส่งกำลัง สถาปัตยกรรมทางกล กลไกการปฏิบัติงาน และกลไกด้านความปลอดภัย

แหล่งพลังงาน: ลักษณะเครื่องยนต์สองจังหวะ

หัวใจสำคัญของการพกพาที่สุดเครื่องเจาะดินน้ำมันเบนซินเป็นเครื่องยนต์เบนซิน 2 จังหวะ สูบเดียว ระบายความร้อนด้วยอากาศ เครื่องยนต์ประเภทนี้ได้รับเลือกเนื่องจากมีอัตราส่วนกำลังต่อน้ำหนักที่โดดเด่นและความเรียบง่ายทางกลไก ซึ่งทั้งสองอย่างนี้มีความสำคัญอย่างยิ่งสำหรับอุปกรณ์พกพาหรืองานเบาที่ทำงานในสภาพแวดล้อมกลางแจ้งระยะไกล

• การกระจัดและกำลังขับ: โดยทั่วไปการกระจัดของเครื่องยนต์จะมีตั้งแต่ 52cc ในรุ่นเริ่มต้น ไปจนถึง 80cc หรือสูงกว่าในรุ่นงานหนัก การกระจัดนี้แปลงเป็นกำลังขับประมาณ 1.8 กิโลวัตต์ (2.4 แรงม้า) ถึง 3 กิโลวัตต์ (4 แรงม้า) กราฟกำลังถูกควบคุมโดยความเร็วของเครื่องยนต์ โดยหน่วยส่วนใหญ่ทำงานที่ความเร็วรอบเปล่าที่ 2,100 ถึง 8,500 รอบต่อนาที โดยส่งแรงบิดผ่านกระปุกเกียร์ลดความเร็วไปยังสปินเดิลเอาท์พุต

• ระบบเชื้อเพลิงและหล่อลื่น: วงจรสองจังหวะต่างจากเครื่องยนต์สี่จังหวะตรงที่ต้องใช้น้ำมันเชื้อเพลิงผสมผสมไว้ล่วงหน้า โดยทั่วไปอัตราส่วนการผสมมาตรฐานอุตสาหกรรมคือ 25:1 หรือ 40:1 (น้ำมันเบนซินต่อน้ำมันสองจังหวะ) ขึ้นอยู่กับข้อกำหนดเฉพาะของผู้ผลิตและเกรดน้ำมัน เพื่อปรับปรุงความน่าเชื่อถือในการสตาร์ทขณะเครื่องเย็น หน่วยส่วนใหญ่จะรวมหลอดไพรเมอร์ (ปั๊มน้ำมันเชื้อเพลิง) ไว้ที่ต้นทางของคาร์บูเรเตอร์ ช่วยให้ผู้ปฏิบัติงานสามารถดึงน้ำมันเชื้อเพลิงลงในโถคาร์บูเรเตอร์ด้วยตนเองก่อนที่จะดึงครั้งแรก ความจุของถังเชื้อเพลิงโดยทั่วไปอยู่ที่ 1.0 ถึง 1.2 ลิตร ซึ่งให้เวลาการทำงานที่เพียงพอสำหรับการใช้งานภาคสนามที่ยาวนานขึ้น

• ระบบจุดระเบิดและการสตาร์ท: ระบบจุดระเบิดใช้โมดูล การจุดระเบิดด้วยการปล่อยประจุ (CDI) ซึ่งส่งประกายไฟแรงดันสูงที่เสถียรโดยไม่ต้องใช้พลังงานจากภายนอก การสตาร์ททำได้โดยใช้สตาร์ทเตอร์แบบหดตัว (สายดึง) ซึ่งจะประกอบมู่เล่ของเครื่องยนต์เมื่อถูกดึง ข้อได้เปรียบทางวิศวกรรมของระบบนี้อยู่ที่ความเป็นอิสระอย่างสมบูรณ์จากโครงข่ายไฟฟ้า ทำให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้ในพื้นที่ทุรกันดารระยะไกล ภูมิประเทศภูเขา และสถานที่ทำงานนอกโครงข่ายอื่นๆ

สถาปัตยกรรมเครื่องกล: จากเครื่องยนต์ไปจนถึงสว่านบิต

การถ่ายโอนพลังงานกลจากเครื่องยนต์ลงสู่พื้นเกี่ยวข้องกับองค์ประกอบสำคัญหลายประการที่ออกแบบมาเพื่อจัดการแรงบิด ลดความเร็ว และแยกการสั่นสะเทือน

คลัตช์แบบแรงเหวี่ยงและลอจิกการมีส่วนร่วมของกำลัง: มีการติดตั้งคลัตช์แบบแรงเหวี่ยงระหว่างเอาท์พุตเพลาข้อเหวี่ยงของเครื่องยนต์และอินพุตกระปุกเกียร์ หลักการทำงานของมันอยู่ภายใต้แรงเหวี่ยง: ที่ความเร็วรอบเดินเบา รองเท้าคลัตช์จะยังคงหดตัวภายใต้แรงดึงของสปริง โดยไม่มีการส่งกำลัง เมื่อปีกผีเสื้อเปิดและความเร็วของเครื่องยนต์เพิ่มขึ้นถึงเกณฑ์การมีส่วนร่วม (โดยทั่วไปคือ 2,500-3,000 รอบต่อนาที) ส่วนเสริมจะขยายออกด้านนอกเนื่องจากแรงเหวี่ยงหนีศูนย์ เข้ากับดรัมคลัตช์และส่งกำลังไปยังกระปุกเกียร์ได้อย่างราบรื่น ความสำคัญทางวิศวกรรมของการออกแบบนี้มีสองเท่า: ดอกสว่านยังคงอยู่กับที่โดยสมบูรณ์เมื่อไม่ได้ใช้งาน เพิ่มความปลอดภัยให้กับผู้ปฏิบัติงาน และป้องกันการสึกหรอและการสิ้นเปลืองเชื้อเพลิงโดยไม่จำเป็นระหว่างการวางตำแหน่ง
การคูณแรงบิด - ฟังก์ชั่นหลักของกระปุกเกียร์: เครื่องยนต์ที่มีความเร็วสูงและแรงบิดต่ำไม่สอดคล้องกับข้อกำหนดในการเจาะ ซึ่งต้องการแรงบิดสูงที่ความเร็วรอบต่ำ กล่องลดเกียร์จึงเป็นองค์ประกอบสำคัญในระบบขับเคลื่อน การกำหนดค่าทั่วไป ได้แก่ เกียร์ดาวเคราะห์หรือเกียร์เฮลิคอลเพลาขนาน โดยมีอัตราส่วนการลดโดยทั่วไปอยู่ระหว่าง 15:1 ถึง 40:1 หลังจากการลดลง ความเร็วเอาต์พุตของสปินเดิลจะลดลงเหลือประมาณ 150 ถึง 200 RPM ซึ่งเป็นช่วงที่เหมาะสมที่สุดสำหรับการตัดดิน ความเร็วนี้ให้ความเร็วตัดที่เพียงพอในขณะเดียวกันก็ป้องกันการลื่นไถลของบิต การดีดออกของดิน และการสูญเสียการควบคุมของผู้ปฏิบัติงาน
แรงบิดรีแอกทีฟและการหน่วงการสั่นสะเทือน: นี่เป็นความท้าทายทางวิศวกรรมที่มักถูกมองข้ามแต่มีความสำคัญอย่างยิ่งยวดในการออกแบบเครื่องเจาะดินน้ำมันเบนซิน ขณะที่ดอกสว่านตัดผ่านดิน ดินจะส่งแรงบิดรีแอกทีฟที่เท่ากันและตรงกันข้ามกับดอกสว่าน ซึ่งจะถูกส่งโดยตรงผ่านตัวเครื่องไปยังด้ามจับ หากแรงปฏิกิริยานี้เกินระดับที่สามารถจัดการได้ ผู้ปฏิบัติงานต้องใช้ความพยายามอย่างมากเพื่อรักษาความมั่นคง ส่งผลให้กล้ามเนื้อล้าอย่างรุนแรงและอาจได้รับบาดเจ็บที่ข้อมือหากใช้งานเป็นเวลานาน โมเดลที่ทันสมัยขั้นสูงจัดการกับสิ่งนี้ด้วยการออกแบบเฟรมลดแรงสั่นสะเทือน โดยใช้บุชชิ่งแยกยางหรือโครงสร้างสปริงแดมเปอร์เพื่อแยกการเชื่อมต่อที่แข็งแกร่งระหว่างชุดเครื่องยนต์/กระปุกเกียร์และด้ามจับ ช่วยลดการสั่นสะเทือนที่ส่งผ่านและโหลดแรงกระแทกชั่วคราวได้อย่างมาก

เรขาคณิตของสว่านบิตและกลศาสตร์การตัด

ความสามารถในการดำเนินงานของเครื่องเจาะดินน้ำมันเบนซินไม่เพียงแต่ขึ้นอยู่กับกำลังและระบบส่งกำลังเท่านั้น แต่ยังขึ้นอยู่กับองค์ประกอบการตัดที่ขั้วต่อด้วย ซึ่งก็คือดอกสว่านด้วย รูปทรงของมันซับซ้อนกว่าแผ่นเกลียวธรรมดามาก เป็นโครงสร้างแบบผสมที่ปรับให้เหมาะสมผ่านพลศาสตร์ของไหลและกลศาสตร์ของดิน

1. ฟังก์ชั่นการไล่เศษและการคายเศษ: ตัวดอกกัดประกอบด้วยท่อเหล็กตรงกลางที่มีการเชื่อมขดอย่างต่อเนื่องตามความยาว เส้นผ่านศูนย์กลางภายนอกของเที่ยวบินจะกำหนดเส้นผ่านศูนย์กลางของรู (ข้อกำหนดทั่วไปได้แก่ 100 มม., 150 มม., 200 มม., 300 มม. และขนาดที่กำหนดเอง) มุมเกลียวของขั้นตัดเป็นตัวแปรที่สำคัญ มุมที่ตื้นเกินไปทำให้เกิดความต้านทานการคายเศษสูงและมีประสิทธิภาพต่ำ มุมที่สูงชันมากเกินไปทำให้ดอกสว่านล็อคตัวเอง (โดยที่ดินที่ถูกตัดไม่สามารถออกจากรูได้ ทำให้ดอกสว่านติดขัด) การปฏิบัติงานทางวิศวกรรมกำหนดการออกแบบมุมเกลียวที่แตกต่างกันสำหรับดินประเภทต่างๆ เช่น ดินทราย ดินเหนียว ดินแช่แข็ง และดินกรวด ต่างก็ต้องการการปรับมุมให้เหมาะสมโดยเฉพาะ

2. จุดไพล็อตและคมตัด - กลไกการเจาะ: ส่วนล่างสุดของดอกสว่านจะมีจุดไพล็อต ซึ่งโดยทั่วไปจะเป็นโครงสร้างทรงกรวยหรือรูปกากบาท มักจะปลายด้วยเม็ดมีดซีเมนต์คาร์ไบด์ หน้าที่ของมันคือให้ความมั่นคงในการตั้งศูนย์กลางในระหว่างขั้นตอนแรกของการเจาะ เพื่อป้องกันไม่ให้ดอกสว่านลื่นไถลหรือเบี่ยงออกเมื่อสัมผัสกับพื้น เหนือจุดนำร่องทันทีคือคมตัดหลัก ซึ่งมุมทางเรขาคณิต เช่น มุมคาย มุมหลบ และการเอียงของคมตัด มีอิทธิพลโดยตรงต่อการใช้พลังงานจำเพาะที่จำเป็นสำหรับการเจาะดิน สำหรับการใช้งานหนักที่เกี่ยวข้องกับกรวดหรือดินน้ำแข็ง ดอกระดับพรีเมียมจะรวมเม็ดมีดปลายคาร์ไบด์ไว้ที่คมตัดหลัก ช่วยเพิ่มความต้านทานการสึกหรอและความเหนียวทนต่อแรงกระแทกได้อย่างมาก

3. การออกแบบ Double Flight และ Variable-Pitch: ในการจัดการกับสภาพทางธรณีวิทยาที่ซับซ้อนซึ่งชั้นดินสลับกันอย่างไม่อาจคาดเดาได้ บิตระดับมืออาชีพบางชิ้นใช้การกำหนดค่า Double-flight ซึ่งเป็นการบินแบบเฮลิคอลขนานกัน 2 ครั้งที่ช่วยปรับปรุงประสิทธิภาพการคายเศษไปพร้อมๆ กัน และเพิ่มเสถียรภาพการนำทางลงหลุม นอกจากนี้ การออกแบบระยะพิทช์แปรผัน (ระยะพิทช์สั้นกว่าที่ด้านล่าง ระยะพิทช์ยาวกว่าที่ด้านบน) ให้แรงตัดที่มากขึ้นในระหว่างการเจาะครั้งแรก ในขณะเดียวกันก็เร่งการปล่อยเศษในส่วนบน ป้องกันการสะสมของดินกับผนังรูเจาะ

การควบคุมการปฏิบัติงานและกลไกการป้องกันความปลอดภัย

การทำงานของเครื่องเจาะดินน้ำมันเบนซินนั้นไม่ง่ายเหมือนกับ "การเปิดคันเร่งและการเจาะ" ความลึกของระบบป้องกันความปลอดภัยจะกำหนดอายุการใช้งานของอุปกรณ์และความปลอดภัยของผู้ปฏิบัติงานโดยตรง

การควบคุมคันเร่งและการควบคุมความเร็วเครื่องยนต์: ชุดแฮนด์ประกอบด้วยการควบคุมคันเร่งแบบทริกเกอร์ ซึ่งเชื่อมต่อผ่านสายเคเบิลเข้ากับแผ่นปีกผีเสื้อของคาร์บูเรเตอร์ ผู้ปฏิบัติงานบรรลุการปรับความเร็วอย่างต่อเนื่องโดยใช้แรงกดนิ้ว บางรุ่นมีปุ่มล็อคปีกผีเสื้อที่อยู่ติดกับไกปืน ช่วยให้ตำแหน่งปีกผีเสื้อคงที่ระหว่างการทำงานอย่างต่อเนื่อง เพื่อลดความเมื่อยล้าของนิ้วจากแรงกดอย่างต่อเนื่อง
การป้องกันการโอเวอร์โหลด – กลไกแรงเฉือน: นี่คือส่วนประกอบด้านความปลอดภัยทางกลที่สำคัญที่สุดในเครื่องเจาะดินน้ำมันเบนซิน เมื่อบิตพบกับสิ่งกีดขวางที่ไม่คาดคิดใต้ดิน เช่น หินขนาดใหญ่ มวลรากหนาแน่น หรือกระทะแข็งที่แข็งตัว แรงบิดต้านทานทันทีอาจเกินขีดจำกัดโครงสร้างของกระปุกเกียร์และเครื่องยนต์อย่างมาก หากไม่มีการป้องกัน สิ่งนี้อาจนำไปสู่การแตกหักของฟันเกียร์ เพลาข้อเหวี่ยงบิดเบี้ยว หรือแม้แต่การแตกของตัวเครื่องได้โดยตรง โซลูชันทางวิศวกรรมคือสลักแรงเฉือนที่ติดตั้งอยู่ที่จุดเชื่อมต่อระหว่างสปินเดิลเอาท์พุตและดอกสว่าน นี่เป็นส่วนประกอบที่ได้รับการปรับเทียบโดยจงใจทำให้อ่อนแอลง: เมื่อแรงบิดของความต้านทานเกินเกณฑ์ความปลอดภัยที่กำหนดไว้ สลักแรงเฉือนจะแตกหักก่อน และแยกระบบขับเคลื่อนออกทางกายภาพ บิตหยุดหมุนทันที ปกป้องระบบส่งกำลังทั้งหมดจากความล้มเหลวร้ายแรง การเปลี่ยนสลักเฉือนเป็นขั้นตอนการบำรุงรักษาตามปกติ
ระบบเบรกและการหยุดฉุกเฉิน: รุ่นพรีเมียมบางรุ่นมีเบรกแบบแรงเหวี่ยงอยู่ระหว่างคลัตช์และกระปุกเกียร์ทด เมื่อผู้ปฏิบัติงานปล่อยคันเร่งและความเร็วรอบเครื่องยนต์ลดลงจนไม่ได้ใช้งาน ยางเบรกจะเข้าปะทะเพลาเอาท์พุตโดยอัตโนมัติ ซึ่งจะทำให้ดอกสว่านหยุดสนิทภายในไม่กี่วินาที วิธีนี้จะช่วยป้องกันการบาดเจ็บจากการสัมผัสโดยไม่ได้ตั้งใจเมื่อเปลี่ยนตำแหน่งเครื่องหรือเคลื่อนย้ายระหว่างไซต์เจาะ
การยศาสตร์และท่าทางการทำงาน: เครื่องเจาะดินน้ำมันเบนซินทำงานในท่ายืนโดยใช้มือทั้งสองข้างจับแฮนด์รถ ระยะห่างของแฮนด์ มุมจับ และจุดศูนย์ถ่วงของเครื่องจักรโดยรวมได้รับการปรับปรุงตามหลักสรีระศาสตร์ ตามหลักการแล้ว เมื่อวางดอกสว่านในแนวตั้งลง จุดศูนย์ถ่วงของเครื่องควรอยู่ระหว่างมือของผู้ควบคุม ช่วยลดแรงบิดเพิ่มเติมที่จำเป็นในการรับมือกับการเอียงไปข้างหน้าหรือถอยหลัง

หลักการบำรุงรักษาและแนวปฏิบัติทางวิศวกรรม

การบำรุงรักษาเครื่องเจาะดินน้ำมันเบนซินเป็นการดูแลเครื่องยนต์สองจังหวะและระบบส่งกำลังแบบกลไกโดยพื้นฐาน หลักการสำคัญสามารถสรุปได้เป็นแนวทางปฏิบัติหลัก 3 ประการ:

1. ความสดของเชื้อเพลิง: เชื้อเพลิงสองจังหวะที่ผสมไว้ล่วงหน้าเริ่มเสื่อมคุณภาพหลังจากเก็บไว้ 30 วัน เนื่องจากเศษส่วนเล็กน้อยระเหยและเกิดเหงือกออกซิเดชัน ทำให้เกิดการอุดตันของไอพ่นและทางเดินของคาร์บูเรเตอร์ได้ง่าย แนวทางปฏิบัติที่ดีที่สุดทางวิศวกรรมแนะนำให้ใช้เชื้อเพลิงแบบพิเศษสองจังหวะที่มีเอธานอลเสถียร หรือระบายถังและทำให้เครื่องยนต์แห้งจนกว่าคาร์บูเรเตอร์จะหมดหลังแต่ละเซสชันการทำงาน

2. การทำความสะอาดตัวกรองอากาศ: การขุดเจาะทำให้เกิดฝุ่นจำนวนมาก องค์ประกอบตัวกรองอากาศแบบโฟมหรือกระดาษจำเป็นต้องทำความสะอาดทุกวัน ตัวกรองอากาศที่อุดตันทำให้เกิดสภาวะส่วนผสมที่หลากหลาย การเผาไหม้ที่ไม่สมบูรณ์ การสะสมของคาร์บอนเร่งขึ้น และท้ายที่สุดเกิดการให้คะแนนหรือการยึดกระบอกสูบ

3. การหล่อลื่นกระปุกเกียร์: กระปุกเกียร์ทดรอบเต็มไปด้วยจาระบีเกียร์พิเศษ (โดยทั่วไปคือจาระบีลิเธียม NLGI เกรด 2) การตรวจสอบและการเติมน้ำมันเป็นประจำถือเป็นสิ่งสำคัญเพื่อป้องกันความล้มเหลวของเกียร์ก่อนเวลาอันควรจากการทำงานแบบแห้ง

ที่เครื่องเจาะดินน้ำมันเบนซินเป็นมากกว่า "เครื่องยนต์เบนซินแบบธรรมดาที่มีแกนสกรู" มาก เป็นระบบเจาะภาคพื้นดินที่ซับซ้อนซึ่งผสมผสานไดนามิกของการเผาไหม้ วิศวกรรมการส่งกำลังทางกล กลไกการตัดดิน และหลักสรีระศาสตร์ ความสง่างามของการออกแบบปรากฏชัดจากการมีส่วนร่วมของกำลังที่ราบรื่นของคลัตช์แบบแรงเหวี่ยง การขยายแรงบิดที่แม่นยำของกระปุกเกียร์ บทบาทของหมุดตัดเป็นแนวป้องกันขั้นสุดท้ายสำหรับความปลอดภัยของเครื่องจักร และการควบคุมการไหลของเศษดินอย่างแม่นยำของการบินแบบเฮลิคอล มีเพียงความเข้าใจหลักการทางเทคนิคเชิงลึกเหล่านี้เท่านั้นที่จะเชี่ยวชาญอุปกรณ์นี้อย่างแท้จริง และนำไปประยุกต์ใช้กับการบำรุงรักษาทางวิทยาศาสตร์และการทำงานที่มีประสิทธิภาพ
